鋼絲繩切斷器簡介 |
鋼絲繩切斷器是一種切斷鋼絲繩的專用工具。包括液壓鋼絲繩切斷機,分體式鋼絲繩切斷機兩種。液壓鋼絲繩切斷機由端座、座板、活塞、活塞桿、端帽、動力、定刀、定刀座、油缸、外殼、泵體、泵心、掀手、O型密封圈、拉臂等零件組成,利用液壓傳動原理,上下?lián)鍎訐迨,撳動油泵活塞,動力隨活塞向外伸出進行切割。它減輕了切割鋼絲繩的勞動強度,并提高了工作效率,它具有結構合理、操作方便、切斷快速、省力等優點。適用于船舶修造,工礦等部門。分體式鋼絲繩切斷機主要由動力源(配電動、手動泵均可),工作油缸,滑軌及切斷刀片等幾大部份組成,特別由于分體式鋼絲繩切斷機采用了分體式結構,從而根本上避免了以前因不小心操作造成鋼絲繩甩彈傷人現象。該切斷器不但可切斷¢32-52毫米鋼絲繩,還能切斷¢20毫米以下規格的圓棒材。該切斷機式樣美觀,結構先進,體積小,自重輕,使用可靠方便,屬國內首創。 |
常用鋼絲繩切斷器介紹 |
|
參數型號 |
額定壓力 |
刀片行程 |
最大切斷鋼絲繩 |
外型尺寸mm |
MFQ-32 |
63MPa |
40mm |
Φ32 |
600x230x120 |
MFQ-52 |
63MPa |
58mm |
Φ52 |
600x350x350 |
|
|
|
型號 |
QY30 |
QY48 |
可切最大直徑鋼絲繩 |
30mm |
48mm |
活塞進程 |
≥38mm |
≥60mm |
最大剪切力 |
7.5T |
20T |
貯油量 |
0.19L |
0.30L |
手柄作用力 |
≤25kgf |
≤39kgf |
|
|
|
|

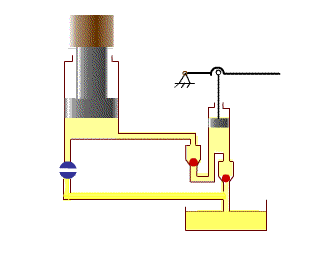

鋼絲繩切斷器工作示意圖 |
|

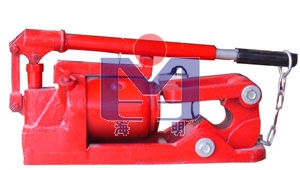

液壓鋼絲繩切斷機使用方法 |
1、切割前須檢查各部分結構是否正常。
2、將需切斷的鋼絲繩切放入定刀座內,將位臂套住型拉臂前端之矩形凸臺。
3、順時針方向擰緊回油閥桿,然后將撳手上下?lián)鍎,動刀隨活塞向外伸出進行切割鋼絲繩,鋼絲繩切斷后,將回油閥桿逆時針方向旋松,動刀自行漸漸返回。 |

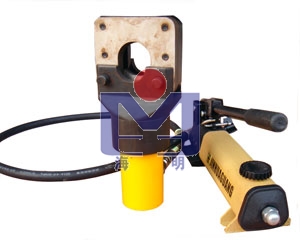

分體式鋼絲繩切斷機使用方法 |
1、將油缸與油泵用高壓膠管相連接,并將回油螺栓旋緊。
2、將活動銷撥出,轉動滑軌,然后將待切鋼絲繩放入槽中(直接穿入),上好活動銷。
3、上下?lián)鍎邮直、使刀片前進,即可實現切斷動作。
4、前進動作完畢,旋松回油螺栓,使刀回程,準備下次動作。 |
液壓鋼絲繩切斷機維護保養事項 |
1、液壓鋼絲繩切斷機根據使用條件不同,工作環境溫度在-5℃---+45℃時用N15機械油,工作環境溫度在-20℃--- -5℃時用合成錠子油濾后注入,須保持一定油量,否則達不到切割鋼絲繩的目的。
2、不適用于有酸減或腐蝕氣的工作場所使用。
3、使用過程中安放位置不得側置,倒置。
4、本產品在使用過程中須根據使用情況作定期檢查。 |
|
| | |
