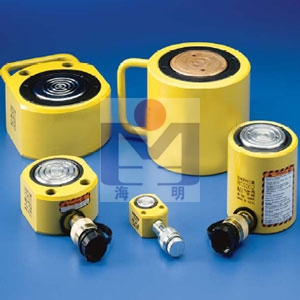

RSM/RCS系列薄型液壓缸
 |
RSM-系列，超薄型油缸
·緊湊扁平式設計用于其它液壓缸不適用的場合
·RSM-750、-1000、-1500 配有便于攜帶的手柄
·安裝孔使固定便易
·烤漆表面使耐腐蝕能力更強
·所有型號均含快速接頭與防塵帽
·鍍鉻柱塞
·溝槽柱塞表面無需鞍座
·單作用，彈簧回縮
RCS-系列，薄型液壓缸
·輕巧緊湊設計用于空間有限的場合
·烤漆表面使耐腐蝕能力更強
·防塵圈減少污染，延長液壓缸使用壽命
·所有型號均含 CR-400 快速接頭與防塵帽
·柱塞頂部的螺紋孔可用于安裝可傾斜式鞍座（選配件）
·RCS-1002 配有手柄便于攜帶
·鍍鉻柱塞
·單作用，彈簧回縮 |
| RSM/RCS系列薄型液壓缸的技術參數 |
型號 |
承載能力 |
行程 |
油 量 |
本體高度 |
外徑 |
重量 |
tons |
mm |
cm3 |
mm |
mm |
kg |
RSM-50 |
5 |
6 |
4 |
32 |
58×41 |
1 |
RSM-100 |
10 |
12 |
18 |
42 |
82×55 |
1,4 |
RSM-200 |
20 |
11 |
32 |
51 |
101×76 |
3,1 |
RSM-300 |
30 |
13 |
55 |
58 |
117×95 |
4,5 |
RSM-500 |
50 |
16 |
99 |
66 |
140×114 |
6,8 |
RSM-750 |
75 |
16 |
164 |
79 |
165×139 |
11,3 |
RSM-1000 |
100 |
16 |
203 |
85 |
178×153 |
14,5 |
RSM-1500 |
150 |
16 |
317 |
100 |
215×190 |
26,3 |
RCS-101 |
10 |
38 |
55 |
88 |
69 |
4,1 |
RCS-201 |
20 |
45 |
129 |
98 |
92 |
5 |
RCS-302 |
30 |
62 |
261 |
117 |
101 |
6,8 |
RCS-502 |
50 |
60 |
373 |
122 |
124 |
10,9 |
RCS-1002 |
100 |
57 |
722 |
141 |
165 |
22,7 |
|
|
|
| 液壓缸使用方法: |
1、使用前必須檢查各部是否正常。
2、使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的液壓油才能工作。
4、重物重心要選擇適中，合理選擇液壓缸的著力點，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
5、液壓缸將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將液壓缸作為支撐物使用。
6、如果液壓缸系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動液壓缸。
7、使用時千萬不要超過額定行程,以免損壞液壓缸。
8、使用過程中應避免液壓缸劇烈振動。
9、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
10、用戶要根據使用情況定期檢查和保養。 |
|
